    科研气浮光学平台

    科研气浮光学平台

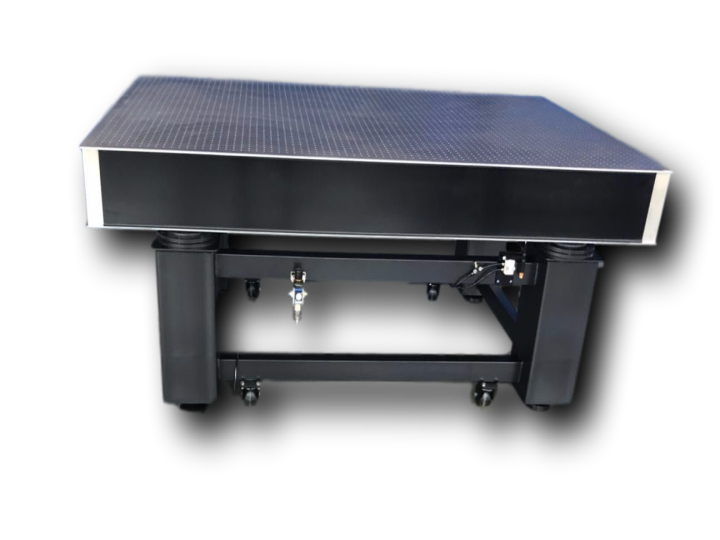

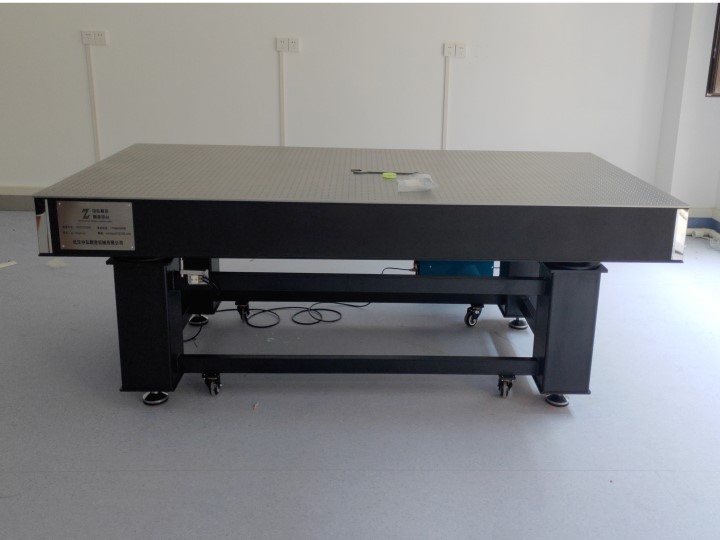

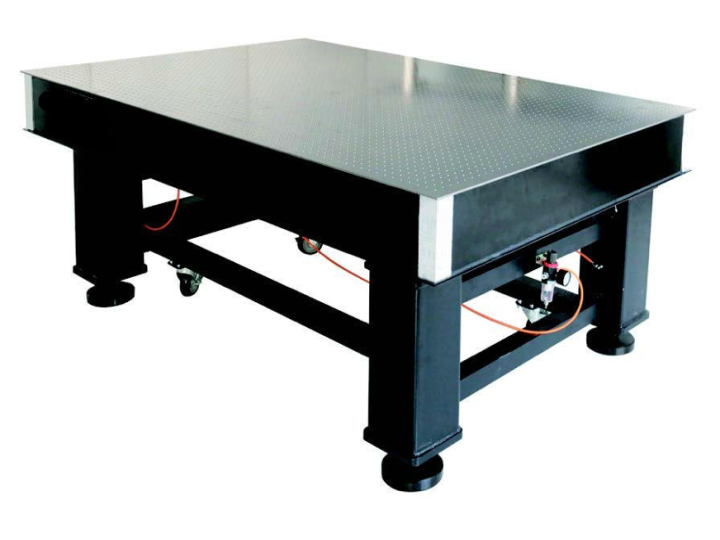

    ZHQF-K系列气浮隔振光学平台采用膜式空气弹簧。整体焊接支架、铁磁不锈钢台面,整体高度800mm。
    品牌:中弘精密 特点:厂家直销,可定制特殊规格
    产品详情

    ZHQF-K系列科研气浮隔振光学平台

    应用领域:

    适合于高倍数电子显微镜、扫描探针显微镜、激光干涉仪、激光共聚焦显微镜等领域应用

    产品特点:

    ■J9九游会真人第一品牌科技依托于光电子产业科研工作人员,研发制造的一款通用性隔振光学平台,能够满足精密负载对振动隔离需求,且面向大多数设备仪器提供通用化隔振解决方案,改善振动环境,以发挥设备仪器的最佳效能。

    ■优异的隔振性能:内置精密空气弹簧隔振系统,具备优秀的固有频率,对多个方向的振动尤其是垂直方向有着良好衰减效果,避免外界振动干扰设备仪器精度,提高仪器设备使用精度和使用效率。

    ■自动调节水平功能:放置负载的位置发生变化,平台迅速通过高精度阀门自动调整空气弹簧内部的气压,自动保持水平。气动元器件全部执行德国FESTO产品标准,标配优质超静音压缩机。

    ■台板采用蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点,上面板为1cr17优质高导磁不锈钢,经精密研磨处理,平面度高,回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔阵列,易于固定光学元件。

    ■隔振支撑为优质钢管焊接而成,整体坚固可靠。

    ■工作压力为0.35~0.6Mpa,标准配置调压过滤阀将保证空气弹簧的长期有效工作,用户只需要将气管连接进气口,就能使装置正常发挥隔振功能,气源可通过小型空气压缩机或氮气瓶供给,便于在安静场合使用。

    技术指标:

    ■平面度:< 0.05mm/m2

    ■表面粗糙度:< 0.8μm
    ■固有频率;水平方向:1.0Hz~1.5Hz  垂直方向:1.0Hz~1.7Hz

    ■减振效率:水平方向<5Hz时:88%~94%    垂直方向<5Hz时:86%~92%

            水平方向<10Hz时:92%~98%    垂直方向<10Hz时:90%~95%

    ■台面内部支撑:纯蜂窝杯内芯支撑结构,粘接工艺,无焊接应力;

    ■蜂窝杯状芯板:内部蜂窝状芯板采用的是不锈钢 、铝板,镀锌板等防 腐材料;

    ■振幅:< 1μm

    ■荷载能力:500kg/m2

    ■重复定位精度:±0.05mm

    产品型号:(接受客户任意规格定制生产)

    产品型号

    规格(mm)

    支撑

    平板厚度

    台面厚度

    螺孔/间距

    ZHQF-K-06-06

    600*600*800

    4

    6

    50

    M6/25*25

    ZHQF-K-075-075

    750*750*800

    4

    6

    50

    M6/25*25

    ZHQF-K-09-06

    900*600*800

    4

    6

    80

    M6/25*25

    ZHQF-K-10-08

    1000*800*800

    4

    6

    100

    M6/25*25

    ZHQF-K-12-08

    1200*800*800

    4

    6

    100

    M6/25*25

    ZHQF-K-15-10

    1500*1000*800

    4

    8

    150

    M6/25*25

    ZHQF-K-16-10

    1600*1000*800

    4

    8

    150

    M6/25*25

    ZHQF-K-18-12

    1800*1200*800

    4

    8

    200

    M6/25*25

    ZHQF-K-20-10

    2000*1000*800

    4

    8

    200

    M6/25*25

    ZHQF-K-20-12

    2000*1200*800

    4

    8

    200

    M6/25*25

    ZHQF-K-20-15

    2000*1500*800

    4

    8

    200

    M6/25*25

    ZHQF-K-24-12

    2400*1200*800

    4

    8

    200

    M6/25*25

    ZHQF-K-24-15

    2400*1500*800

    4

    8

    200

    M6/25*25

    ZHQF-K-30-10

    3000*1000*800

    6

    10

    200

    M6/25*25

    ZHQF-K-30-12

    3000*1200*800

    6

    10

    200

    M6/25*25

    ZHQF-K-30-15

    3000*1500*800

    6

    10

    250

    M6/25*25

    ZHQF-K-35-12

    3500*1200*800

    6

    10

    250

    M6/50*50

    ZHQF-K-40-15

    4000*1500*800

    6

    10

    300

    M6/50*50

    ZHQF-K-45-15

    4500*1500*800

    6

    12

    300

    M6/50*50

    ZHQF-K-50-15

    5000*1500*800

    6

    12

    300

    M6/100*100
